Zettlex电感式角度编码器


介绍: 客户的认可的、全球出色的性能在恶劣环境中测量位置或速度传感器的供应商。

Zettlex电感式角度编码器

Zettlex 是一家全球性专业技术公司,总部设在英国剑桥。Zettlex 由两个知名的传感器工程师Mark Howard 和Darran Kreit 博士创立。

Zettlex的使命是:客户的认可的、出色的性能在恶劣环境中测量位置或速度传感器的供应商。

Zettlex 新一代传感器采用了独特的非接触技术,可被视为绝对是感应编码器。基本原理和变压器类似,但采用了印制电路,而不是传动感应式传感器笨重的绕线式结构。这使得电感式角度编码器紧凑、准确、轻巧但很牢固可靠,无接触、无轴承、无易损元件、无需维护和操心,只是准确地测量—全天,每一天。



电感式角度编码器技术概述

Zettlex 位置传感器采用独特的电磁感应技术。基本原理和传统的感应接近开关或测量用变压器类似,但是没有绕线结构。Zettlex 位置传感器采用了印制电路板(PCB)方式。Zettlex 感应式位置传感器的优势:

  • 高准确度

  • 在各种环境下测量稳定性高

  • 测量性能基本上不受安装公差影响

  • 对外来异物不敏感

  • 结构紧凑

  • 重量轻

  • 能检测多种几何结构

  • 无需轴承、衬套和密封

  • 还可用来测量重量、振动、应变、冲击、倾斜度、压力,甚至温度(通过膨胀原理)


采用PCB 方式意味着可以轻松定制形状和大小,满足特定需求,尤其是OEM 产品。

Zettlex 传感器常用做控制系统的一部分,来测量绝对直线位置或角度位置(可单圈或多圈)

测量范围非常大—从0.1mm 到10m,传感器结构有旋转型、直线型和2 维/3 维型等。

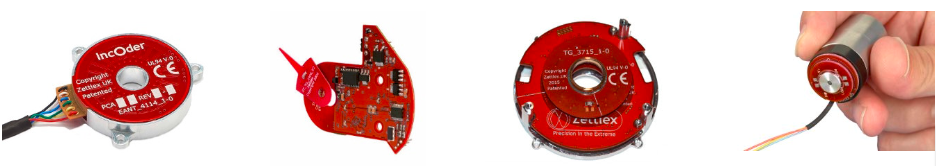

微型旋转编码器

Zettlex 的微型旋转编码器非常适合空间受限的几何结构,适合的最大外径是 <50mm,通常是 <25mm。微型旋转编码器-313x250.jpg

应用包括电机编码器、伺服控制、机器人移动控制、方位角和/或仰角测量。

Zettlex 微型旋转编码器特别适合恶劣物理环境下要求高分辨率和重复性的应用。

Zettlex 微型旋转编码器通常由一个被动旋转目标和一个固定天线组成。 目标可以通过多种方式连接到轴,包括套圈、平头螺钉或胶粘。 提供空心轴或轴端几何结构。 Zettlex 微型旋转编码器要求没有轴承,或与目标和天线准确对齐。 目标通常只有几克重,所以启动扭矩或移动惯量都很低。3095e70785b4080fef4487898314c39.png

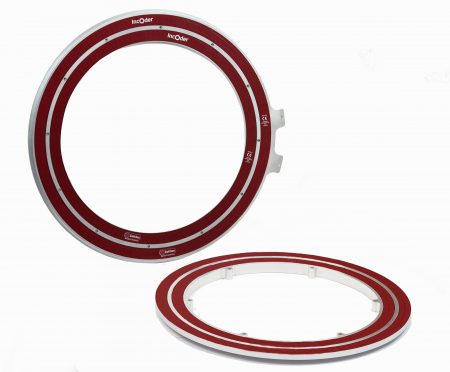

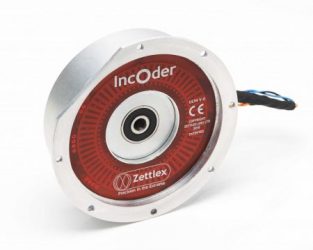

大型旋转编码器

Zettlex 的大型旋转编码器非常适合这样的几何结构:必须将一个大型轴穿过传感器中心,或者要求极高精确度的情况。 IncOder 产品系列提供标准的现成解决方案——参见 IncOder 感应式编码器。

应用包括 CNC 机床、旋转工作台、测试设备、电机编码器、伺服控制、机器人移动控制、方位角和/或仰角测量。15592096472796.jpg

Zettlex 设备特别适合恶劣物理环境下要求高分辨率和重复性的应用。

Zettlex 旋转编码器通常由一个被动旋转目标和一个固定天线组成。 目标可以通过多种方式连接到轴,包括套圈、平头螺钉或胶粘。 提供空心轴或轴端几何结构。

Zettlex 传感器要求没有轴承,或与目标和天线准确对齐。 目标通常只有几克重,所以启动扭矩或移动惯量都很低。

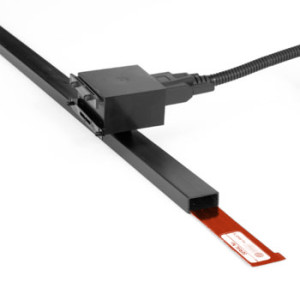

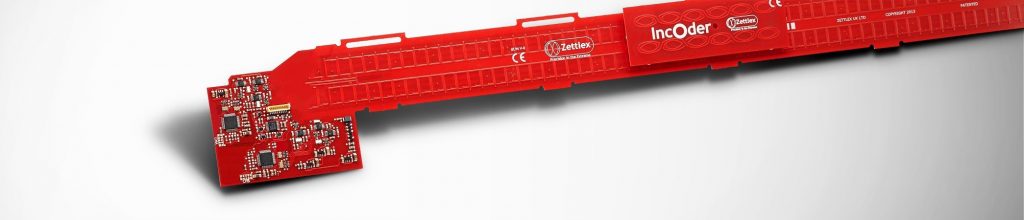

直线位置传感器技术

Zettlex 直线位置传感器适合范围在 0.1mm 到 10m 的直线位置传感应用。 大部分 Zettlex 直线位置传感器的适用范围在 10mm 到 1000mm。

直线位置传感器应用包括 CNC 机床、液位测量、执行器伺服反馈、重量/震动和磨损传感器。15592099223806.jpg

Zettlex 直线传感器特别适合恶劣物理环境下要求高分辨率和重复性的位置传感应用。

Zettlex 直线位置传感器通常由一个被动目标和一个电动天线组成。 它们都可能是移动对象。

Zettlex 直线位置传感器要求没有轴承,或与目标和天线准确对齐。

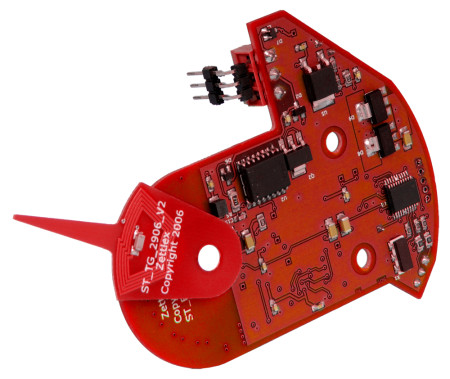

曲线位置测量

Zettlex 曲线位置传感器很适合测量路径描述平面曲线或复杂面、范围在 0.1mm 到 10m 的传感应用领域。 大部分 Zettlex 曲线传感器的使用范围在 10mm 到 1000mm。应用包括对有限角度、射击瞄准、飞行表面和鳍伺服的旋转测量。15592102065865.jpg

Zettlex 设备特别适合恶劣物理环境下要求高分辨率和重复性的应用。 曲线设备具有更多优势,只要求相对较小的接触部分便可测量旋转。

Zettlex 曲线传感器通常由一个被动目标和一个电动天线组成。 它们都可能是移动对象。

Zettlex 传感器要求没有轴承,或与目标和天线准确对齐。

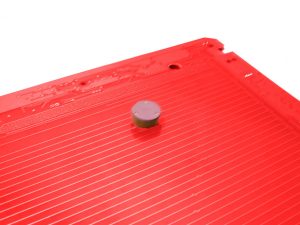

二维+多轴位置测量

Zettlex 传感器设计用于测量多轴的位移。二维-多轴测量.jpg

测量一个平面的两条轴上的线性位移是较为常见的要求。 Zettlex 传感器还可以测量 X、Y 和 Z-轴,以及滚动倾斜角、俯仰角和偏航角的线性位移。

单天线即可感应到多个目标。

应用包括多个执行器或复杂机械连接的操纵杆和伺服系统。





优利威专业提供各种传感器解决方案。

客服电话:010-86464186/010-51294688

官方网址:www.univotec.com / www.univo.net

优利威官方微信公众号:优利威
