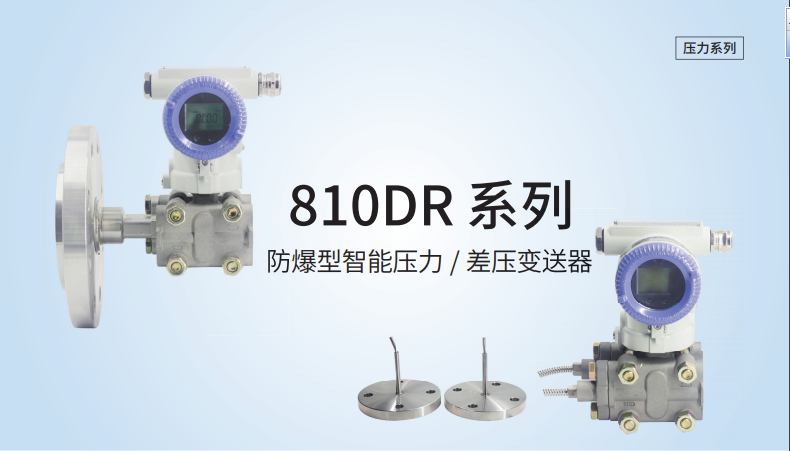

810DR 系列 防爆型智能压力 / 差压变送器
| 介绍： | JYB-810DR 系列差压变送器核心部件采用十六位单片机，其强大的功 能和高速的运算能力保证了变送器的优良品质。整个的设 计框架着眼于可 靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。 为此，软件中应用了数字信号处理技 术，使其具有优良的抗干扰能力和零 点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。 |
|---|
JYB-810DR 系列差压变送器核心部件采用十六位单片机，其强大的功 能和高速的运算能力保证了变送器的优良品质。整个的设
计框架着眼于可 靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。 为此，软件中应用了数字信号处理技
术，使其具有优良的抗干扰能力和零 点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。 强大的界
面功能无需手操器保证了良好的交互性。数字液晶显示表头能够 显示压力、温度、电流三种物理量，及 0 ～ 100% 模拟指示，
按键操作能方 便地在无标准力源的情况下完成零点迁移、量程设定、阻尼设定等基本的 参数设置，而且可以重新对变送器进行
标定，极大地方便了现场调试。信 号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。
技术参数
| ▎ 精 度 线性输出：±0.075% ～ ±0.1%（对量程比为 1:1)，包括线性、变差、重 复性的综合误差。 开方输出：在输出压力为 4% ～ 100% 时，为 ±(0.2% 的标准定量程 +0.05 的上限）。 |
| ▎ 稳 定 性：对于 DP 量程代号 3、4、5，为最高量程的 ±0.2%，对于其他 的量程代号，为最高量程的 ±0.25%。 |
| ▎ 湿 度：0% ～ 100% 相对湿度。 启动时间：在最小阻尼时，最多 20s。 容积吸取量：小于 0.16cm3。 阻 尼：电气阻尼为 0s ～ 32s。此外，敏感元件还有 0.2s 的恒定阻尼时间（量 程 3 为 0.4s）。 |
| ▎ 静压影响（DP 变送器） 零点误差：对于 14MPa 为最高量程的 ±0.25%, 对于量程代号 3 为最高量 程的 ±0.5%，通过零点调整可以得到校正。量程误差：每 6MPa 可校正 到输入读数的 ±0.25%, 或对于量程代号 3, 为 0.5％。 这种误差在安装前可以调校消除。 |
| ▎ 静压影响（HP 变送器） 零点误差：对于 32MPa 为最高量程的±1.0%。通过零点调整可以得到校正。 |
| ▎ 温度影响 在最大量程零点误差：每 56℃为量程的 ±0.5%。总的影响包括量程和零 点误差：每 56℃为量程 ±1.0%。对于量程范围编号 3, 影响量加倍。在最 小量程零点误差：每 56℃为量程的±3%。总的影响包括量程和零点误差：每 56℃为量程 ±3.5%。对于量程范围编号 3，影响量加倍。 |
| ▎振动影响：频率为 0 ～ 200Hz, 任意方向上每个 g 为 ±0.05% 上限值。 电源影响：小于标定量程 0.005%/V。 安装位置影响：零点漂移不大于 (0.25kPa), 此误差可通过校正消除 , 对 量程无影响。 |
| ▎电磁场干扰 / 射频干扰影响 : 按照 SAMA PMC33.1, 从 20 ～ 1000MHz 进行 试验，场强可高至 30V/m。 |
▎结构规格 注：材料适用性请参考附件及材质代码。 接触介质的材料：隔离膜片： 316L 不锈钢，哈氏合金 C-276, 蒙乃尔合金或钽。( 可选 ) 排气 / 排液阀： 316 不锈钢，哈氏合金或蒙乃尔合金。 工艺法兰和连接头：316 不锈钢， 哈氏合金或蒙乃尔合金。接触介质的 O 形环：氟橡胶、丁晴橡胶。（可选） 灌充液：硅油·螺栓：碳钢镀镉 电子线路外壳：低铜铝 |
▎O 形密封圈：丁晴橡胶、氟橡胶。（可选） 涂漆：聚氨脂。 工艺连接件： 对于范围代号 3、4、5 的变送器 , 其两支法兰的中心连接孔 距为 54mm，孔上 NPT1/4-18； 对于代号 6、7 的变送器则为 56mm 和 NTP1/4-18；对于代号 8 的变送器 则为 57.2mm 和 NPT1/4-18。 对于范围代号 3、4、5 的变送器，其两支连接头上引压孔为 NPT1/4-14, 法兰连接头可翻转分给出 50.8mm 中心距，54mm，或 57.2mm。 电气连接件：具备现场在线测试端子。 重 量：不包括选用件，AP、DP、GP 和 HP 型重 2.4 公斤。 使用条件总体防护性能符合：IP65（相关参数） 电源电压 DC 24V(18V ～ 45V） 产品使用环境 介质温度： T1: -20℃～ 80℃ 贮藏温度：-40℃～ 104℃ T2: － 165℃～ 85℃（配引压管） T3：-200℃～ 150℃（配引压管） 相对湿度：0% ～ 90% 大气压力：86kPa ～ 106kPa |

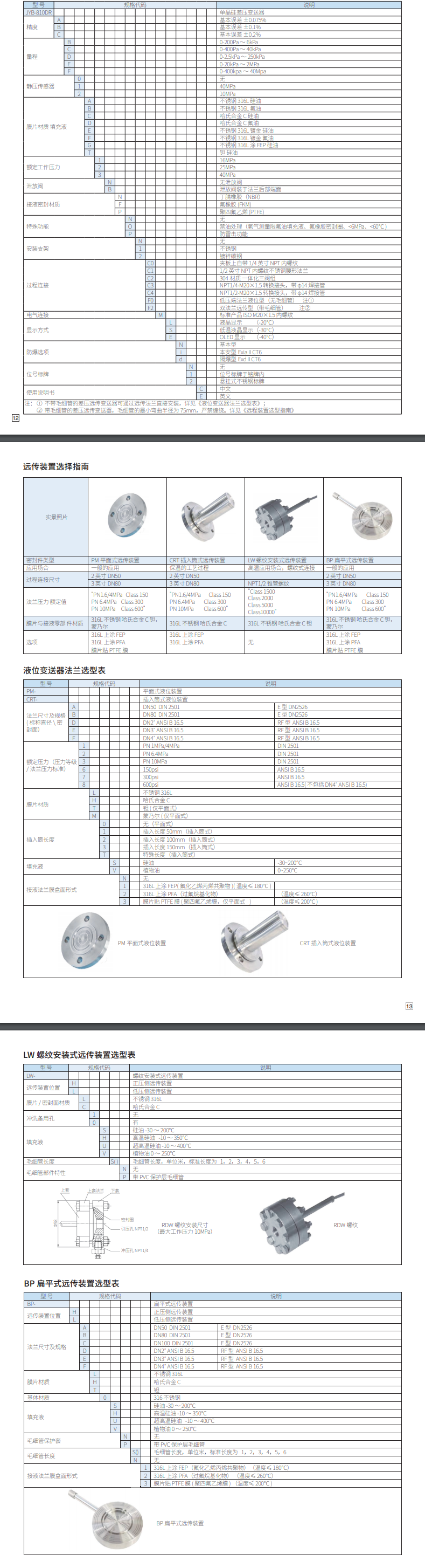

规格选型
