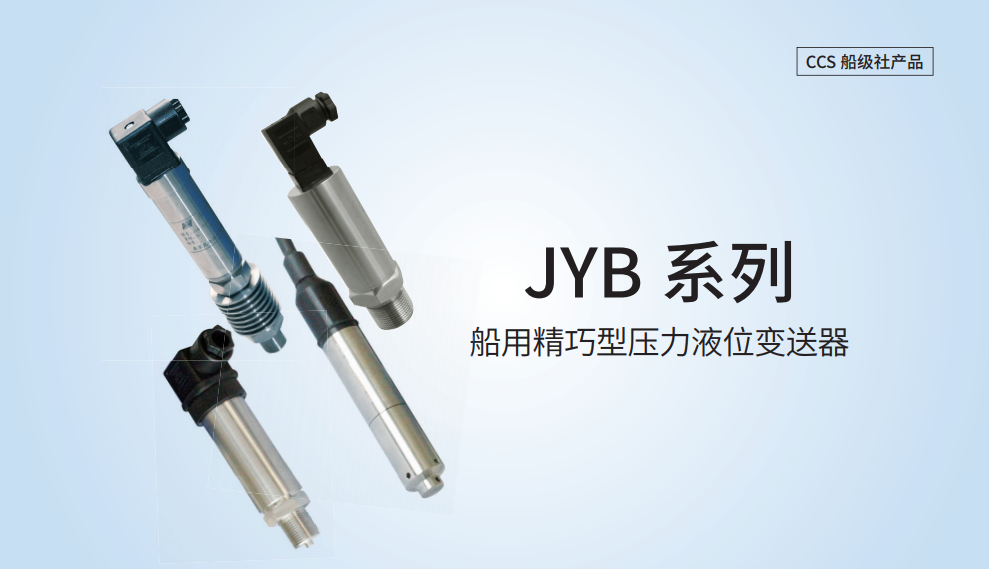

JYB 系列 船用精巧型压力液位变送器


介绍: JYB 船用型精巧型压力液位变送器,是基于所测液体静压与该液体的 液位高度成比例的原理。采用国外先进的隔离型扩散硅传感器的压阻效应, 将静压转换为电信号,经过数字化电路放大处理,在经过温度补偿和线性 修正,转换成标准工业信号。采用全 316L 不锈钢外壳工艺制造,具备防爆 认证、CE 认证、CMC 认证、国军标认证、船级社 CCS 认证等,产品提供 最高 IP68 的防护等级,适合不同介


JYB 船用型精巧型压力液位变送器,是基于所测液体静压与该液体的 液位高度成比例的原理。采用国外先进的隔离型扩散硅传感器的压阻效应, 将静压转换为电信号,经过数字化电路放大处理,在经过温度补偿和线性 修正,转换成标准工业信号。采用全 316L 不锈钢外壳工艺制造,具备防爆 认证、CE 认证、CMC 认证、国军标认证、船级社 CCS 认证等,产品提供 最高 IP68 的防护等级,适合不同介质和不同温度状况下的压力液位精密测 量,适用于石油化工、船舶制造、矿井、水罐、油池、油罐、海洋、冶金、 电力、供水排水等系统应用,行业各种介质的液位测量。

专为船舶行业设计,适用于各种船舱压力、液位的测量,中国船级社 CCS 认证产品。适用于目前内陆船改 LNG 动力系统中,各种压力点的监测。 适用于船舶压力监控、液位变化、油压、蒸汽压的监测。


技术优势

▎ 独特的防结露防水设计▎  稳定性高
▎ 抗过载抗腐蚀性能优良▎  抗干扰能力强
▎ 过压过流保护电路▎  实用性广
▎ 防浪涌电压▎  安装简便
▎ 反向极性保护▎  通过中国船级社 CCS 认证


技术参数

▎  液位测量0m ~ 300m 内各量程,最小量程:0.5m
▎  压力测量0MPa ~ 60MPa 内各量程,最小量程:5kPa
▎  环境温度- 20℃~ 60℃
▎  介质温度T: - 20℃~ 70℃
▎  供电电压DC 24V(12V ~ 32V)
▎  负载特性电流输出型≤ 500Ω(DC 24V 供电时)
▎  测量精度A 级 ±0.2%F.S;B 级 ±0.5%F.S ( 参考条件指温度在 23±2℃和一个标准大气压 )
▎  非 线 性±0.2% F.S
▎  迟滞性与可重复性±0.1% F.S
▎  长期稳定性±0.1% F.S/y
▎  热力零点漂移±0.03% F.S/℃
▎  响应时间≤ 50ms
▎  最大工作压力2 倍量程
▎  电气连接标准霍斯曼接头 / 电缆
▎  过程连接M20×1.5 外螺纹(L 型除外)
▎  壳体材料316L 不锈钢
▎  测量介质油、水、气体及其他与 316 不锈钢兼容介质
▎  防护等级IP 68
▎  本质安全防爆Exia Ⅱ CT6 Ga
