提及用于测量正负压力的压力传感器时，压缩机行业使用的术语各不相同。 复合压力传感器既可以测量吸入也可以测量排出，它提供从全真空、零压力直至满量程压力的线性输出信号。压力范围 -14.7 至 30 PSIG 的压力传感器可以称为复合压力传感器、30V30（指 -30" 的水银柱）传感器或真空至 30 PSIG 传感器。虽然术语不同，但可以指同一产品。当计算压力传感器在无压力（或有工作台上的压力）读数情况下的偏移时，若不将其写下来，可能会很混乱。
下面提供几个示例，帮助您了解 4-20mA 输出信号和电压信号的流程。这些原理同样适用于其他压力和输出信号。我们从 -14.7 至 15 PSI 的压力测量范围开始，来帮助演示如何进行计算。虽然 0 PSI 接近输出之间的中点，但不是精确的中点；通过一些额外的步骤我们可以获得正确的读数。
4-20mA 示例
AST4300 非易燃压力变送器
1/4" NPT 公螺纹过程连接
-14.7 至 15 PSIG
4-20mA 输出信号
带 6 英尺电缆的导管
316L 不锈钢
首先，您需要确定每 PSI 多少毫安。
您将在满量程压力范围内测量 14.7 + 15 = 29.7 PSI
20mA - 4mA = 16 mA 的范围
16mA / 29.7 psi = 0.5389 mA / PSI
接下来，在 4mA 输出之上“0”PSI 压力将为 14.7 psi，因为压力传感器的量程为 -14.7 至满量程。14.7 PSI x 0.539 mA/PSI = 7.923 mA
最后，为零偏移反加 4mA（因为输出从 4mA 而非 0 mA 开始）：
4 + 7.923 mA = 11.923 mA（在 0 PSI）
4mA = -14.7 PSI
11.923 mA 是 0 PSI 的理论输出
20mA = 15 PSI 满量程压力

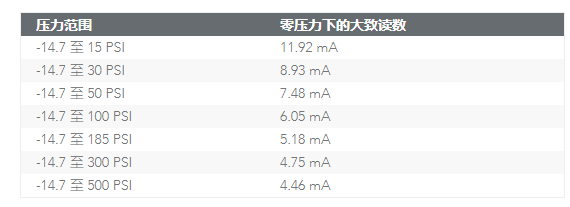

4-20mA 常见复合压力
电压示例
AST4000KV0185P1F0143
AST4000 工业压力传感器
带 Schraeder 插针的 SAE 4 内螺纹过程连接
-14.7 至 185 PSIS
0.5-4.5V 比率输出信号
Packard Metripack 150
17-4 PH 不锈钢
您将在满量程压力范围内测量 14.7 + 185 = 199.7 PSI
4.5V - 0.5V = 4V 的范围
4V / 199.7 PSI = 0.020V / PSI
接下来，在 0.5V 输出之上“0”PSI 压力将为 14.7 psi 输出，因为压力传感器的量程为 -14.7 至满量程。14.7 PSI x 0.020V / PSI = 0.294V
最后，为零偏移反加 0.5V（因为输出从 0.5V 而非 0 V 开始）：
0.5 + 0.294441V = 0.794V）（在 0 PSI）
0.5V = -14.7 PSI
0.794V 是 0 PSI 的理论输出
4.5V = 185 PSI 满量程压力

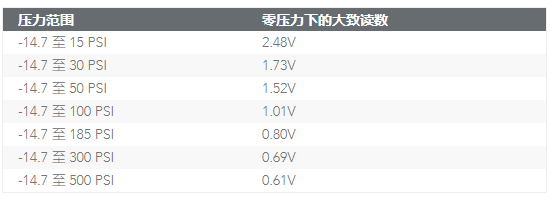

0.5-4.5V 比率计复合压力
随着压力提高，在复合范围 -14.7 和 0 PSI 之间的输出信号量会减少。一旦对传感器的错误（例如零偏移）进行了计算，则将会降低准确测量传感器真空部分的能力。上述图表中的压力是最常计算的，尽管有可能用复合压力范围来校准更高的压力。诸如 Bar 和 kg/cm2 等其他压力单位，也可以通过相同的方法加以使用。
