超高精度微型位移传感器UM375交流输出LVDT高精度位置传感器

介绍：	优利威公司是高精度微型位移传感器厂家,销售的高精度微型位移传感器UM375交流输出LVDT精度高，体积微小,超小，高质量。

概况

高精度微型位移传感器UM375系列交流LVDT专为要求高可靠性的应用而设计，同时在工业设备所需的恶劣环境中运行。这些高精度微小型位移传感器由一个线圈组件组成，该线圈组件装在一个3/8“直径的外壳中，外壳带有一个单独的可移动芯。UM系列的尺寸为±0.025英寸（±0.63 mm）至±2.0英寸（±50 mm），具有高灵敏度，高分辨率和出色的线性度。

特征	应用
线性度±全范围典型值的0.15％	工厂自动化
坚固的3/8英寸不锈钢外壳（微型，小型）	医疗器材
测量范围为±0.025至±2英寸,高精度	阀门位置监控
耐冲击和振动	材料测试
工作温度范围：-65°F至275°F（标准）耐高温可定制	尺寸测量
扩展温度范围：-65°F至400°F（可选）高温可定制
提供标准和定制型号
可选择英制或公制螺纹芯

电气规格

输入电压：   3 Vrms（标称值）
输入频率：   400Hz至10KHz
线性度：   <±0.15％全范围典型高精度
扩展工作范围：   1.5 X线性范围
空电压：     0.5％全范围
迟滞：   <全范围典型
重复性的 <0.01％：   <全范围典型值的0.01％

环境指标

工作温度：      标准：-65°F至275°F（-55°C至135°C）
工作温度：   可选：-65°F至400°F（-55°C至204°C）耐高温
热系数：   <全范围
湿度 -0.01％/◦F（< - 0.02％/◦C）：   90％RH，240小时
冲击存活：   1000 g，11 ms 高精度
振动：   20 g至2 KHz

材料规格

外壳：   耐腐蚀镍铁合金
芯：   高透磁率镍铁合金
线圈形式：   陶瓷/塑料
磁线：   薄膜绝缘铜
引线：   ＃32 AWG铁氟龙绝缘，12“ 长

PDF下载

UM-375-Datasheet.pdf

产品规格


模型	UM-375-	UM-375-	UM-375-	UM-375-	UM-375-	UM-375-	UM-375-
参数	025	050	100	250	500	1000	2000
标称范围（英寸）	±0.025	±0.050	±0.100	±0.250	±0.500	±1.00	±2.00
标称范围（mm）	±0.63	±1.25	±2.50	±6.25	±12.5	±25.4	±50.8
灵敏度（Mv / V / .001英寸）	3.5	1.7	1.8	2.5	1.7	0.75	0.50
灵敏度（mV / V / mm）	138	67	71	98	67	三十	19.7
初级阻抗（Ω）	95	345	345	505	130	240	540

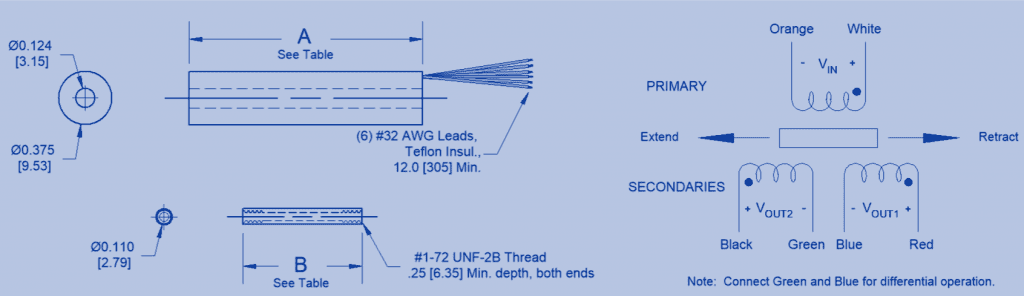

尺寸“A”（英寸）	0.45	0.75	1.00	1.75	3.30	5.50	9.95
尺寸“B”（英寸）	0.40	0.60	0.65	1.15	2.00	3.00	5.50
体重（克）	3.0	6	6	11.5	18.0	28.0	56
核心重量（克）	0.3	0.5	0.5	1.0	1.6	2.6	5.2
