优利威应用于飞机、旋转制动、阀位等RVDT角位移传感器UR20


介绍: 特点·工作量程:± 30°、35°、40°·激励电压:3V、6V、7V、12V·激励频率:400~3000HZ·线性精度:±1%应用·无人机 | 飞机机轮 | 飞行控制系统·机加工设备·阀位显示·舵机·航空燃油调节系统·旋转制动器反馈简介UR20系列RVDT采用非接触式设计,与同步分析器和电位计等其它传统的角位移测量仪相比,有效地提高了长期可靠性。它的设计独特,在不使用诸如滑环、叶片、接触式游标,


特点

·工作量程:± 30°、35°、40°

·激励电压:3V、6V、7V、12V

·激励频率:400~3000HZ

·线性精度:±1%


应用

·无人机 | 飞机机轮 | 飞行控制系统

·机加工设备

·阀位显示

·舵机

·航空燃油调节系统

·旋转制动器反馈


简介

UR20 系列RVDT采用非接触式设计,与同步分析器和电位计等其它传统的角位移测量仪相比,有效地提高了长期可靠性。它的设计独特,在不使用诸如滑环、叶片、接触式游标,电刷等易磨损活动部件的前提下仍可保证测量精度。


该传感器采用特殊形状的转子和线绕线圈,模拟线性可变差动传感器(LVDT)的线性位移,有较高的可靠性和性能。转子轴的旋转运动产生线性输出信号,此输出信号的相位指示离开零位的位移方向。转子的非接触式电磁耦合使产品具有无限的分辨率,即绝对测量精度可达到零点几度。


UR20 系列RVDT是交流角位移传感器。3~12Vrms 的交流励磁会产生交流输出电压,随转轴的角位移变化而发生线性变化。产品为交流下工作方式,不需要使用集成信号调理电子组件,从而为用户提供了极广的工作温度范围(-55 到150 摄氏度)。


产品出厂校准为在±30 、±35 、±40 度工作范围,UR20A系列RVDT的非线性度低于满量程的±1%。


UR20 系列RVDT角位移传感器对于航空设备、机加工设备、阀位显示和旋转制动器反馈等应用,性能表现优异,具有长期可靠性。

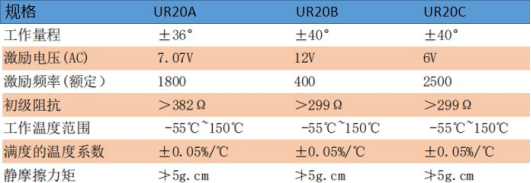

参数

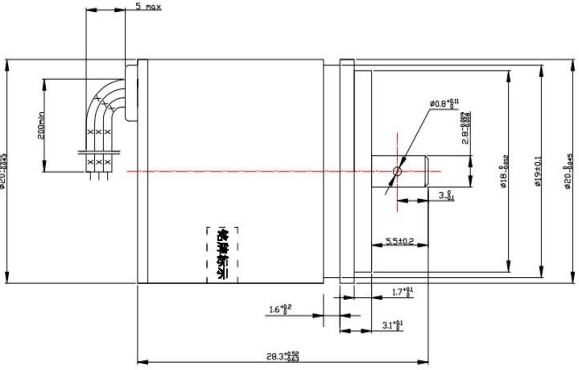

外形图



接线图




北京优利威公司专业提供各种基础传感器、视觉产品和惯性器件导航产品的开发、销售和服务,欢迎来电咨询,关注公众号优利威。
