优利威UGZP190压力传感器-压阻式压力敏感元件


介绍: 概况UGZP190型压阻式压力敏感元件是一款适用于生物医学、汽车电子等领域的压力传感器,其核心部分是一颗利用MEMS技术加工的硅压阻式压力敏感芯片。该压力敏感芯片由一个弹性膜及集成在膜上的四个电阻组成,四个压敏电阻形成了惠斯通电桥结构,当有压力作用在弹性膜上时电桥会产生一个与所加压力成线性比例关系的电压输出信号。敏感元件为采用标准的SOP8形式封装的OEM元件,方便用户采用表面贴装,气嘴带倒钩设计

概况

UGZP190型压阻式压力敏感元件是一款适用于生物医学、汽车电子等领域的压力传感器,其核心部分是一颗利用MEMS技术加工的硅压阻式压力敏感芯片。该压力敏感芯片由一个弹性膜及集成在膜上的四个电阻组成,四个压敏电阻形成了惠斯通电桥结构,当有压力作用在弹性膜上时电桥会产生一个与所加压力成线性比例关系的电压输出信号。敏感元件为采用标准的SOP8形式封装的OEM元件,方便用户采用表面贴装,气嘴带倒钩设计,有效防止压力工作下软管脱落。良好的线性、重复性和稳定性,灵敏度高,方便用户针对输出和温漂进行调试和补偿。





特点

测量范围-100kPa~0kPa…1kPa…250kPa MEMS技术

差压或表压形式

SOP封装形式,气嘴防脱落结构

适用于无腐蚀性的气体

工作温度范围:-30℃~+100℃

静压最高500kPa

管脚方向可选择


应用

  • 呼吸机、肺活量计、睡眠窒息治疗仪等医疗领域

  • 空气流量检测、供暖通风与空气调节、气动设备、压力开关等工业领域

  • 生物科学、小家电、消费电子、运动健身器材、消防器材、物联网等领域

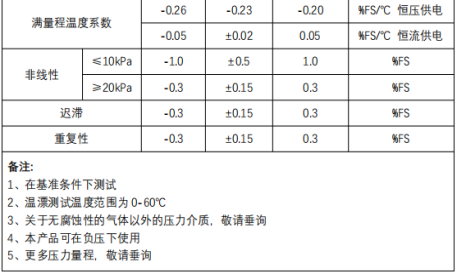

技术指标


结构性能

压力敏感芯片:硅材料

引线:金线

封装外壳:PPS 材料

引脚:铜镀银

净重量:约 0.4 克


电气性能

供电电源:≤15V DC 或≤3.0mA DC 输入阻抗:4k~6k欧姆

输出阻抗:4k~6k欧姆

绝缘电阻:100M欧姆,100VDC

允许过载:3 倍最高静压(最高静压≤40kPa)

           1.5 倍最高静压(40kPa<最高静压≤350kPa)

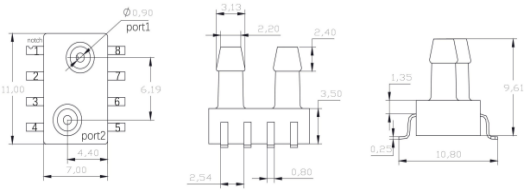

外观尺寸

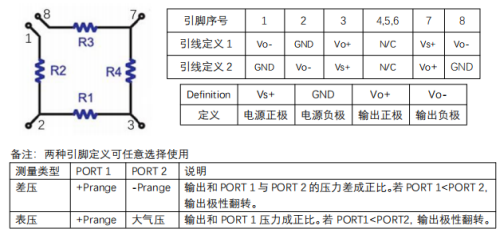

引脚定义

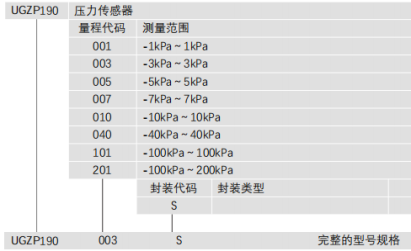

选型指南
